フィールドバランス測定・調整
送風機の振動原因の8割は、回転体のアンバランスです。
原因としては、ダスト付着、熱変形などが考えられます。
残りの2割はアンバランスによる振動原因ではなく、他の原因が考えられます。
ですが、従来のバランス測定器では、アンバランスしか測定できず、振動の原因の究明ができません。

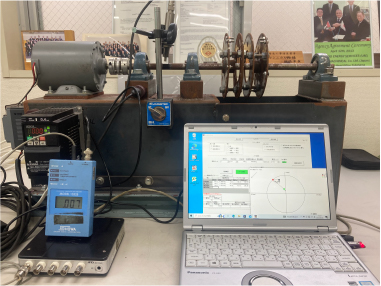

当社では独自に開発したバランス測定器で、フィールドバランスプラスFFT解析をし、
振動の原因がなにかを解析し、フィールドバランス調整を行っています。
バラシングの手順
フィールドバランス要領書に従い作業を行っております。
作業準備
作業場所の養生、電源他準備。着手前打合せの実施
- 使用工具類KYポイント
- 養生シートの設置
初期値測定
回転速度測定センサ設置。フィールドバランス機器設定
- 使用工具類KYポイント
- 測定計器設置
- 備 考
- 電動機起動（1回目）
ためしおもりでの
測定
ためしおもりの取付
- 使用工具類KYポイント
- 取付状態の確認徹底
- 備 考
- 電動機起動（2回目）
仮ウエイト取付
溶接（アーク、又はTIG溶接）又はためしおもり取付
- 使用工具類KYポイント
- 溶接養生の徹底
- 備 考
- 溶接ビードの状態を入念に確認する
測定
データの採取
- 使用工具類KYポイント
- 測定機器
- 備 考
- 電動機起動（3回目）※電動機の起動条件を確認し、起動時間を決定
ウエイト本溶接
溶接（アーク、又はTIG溶接）
測定
データの採取
- 使用工具類KYポイント
- 測定機器
- 備 考
- 電動機起動（4回目）※電動機の起動条件を確認し、起動時間を決定
※アンバランス量によっては1回追加の可能性有
片付け
持ち込み材の撤去
- 使用工具類KYポイント
- 工具の置忘れ注意

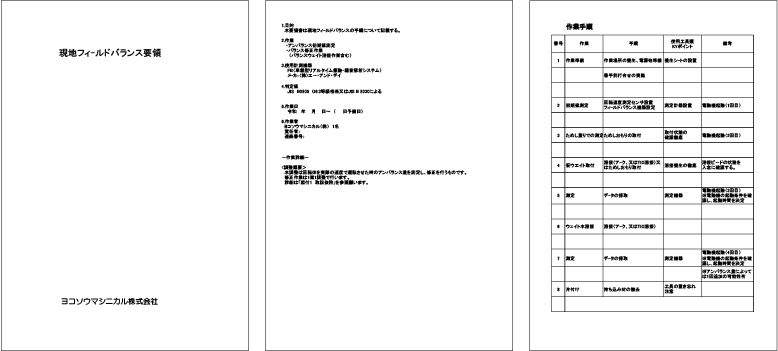

フィールドバランス要領書 原紙（※クリックで拡大します）
